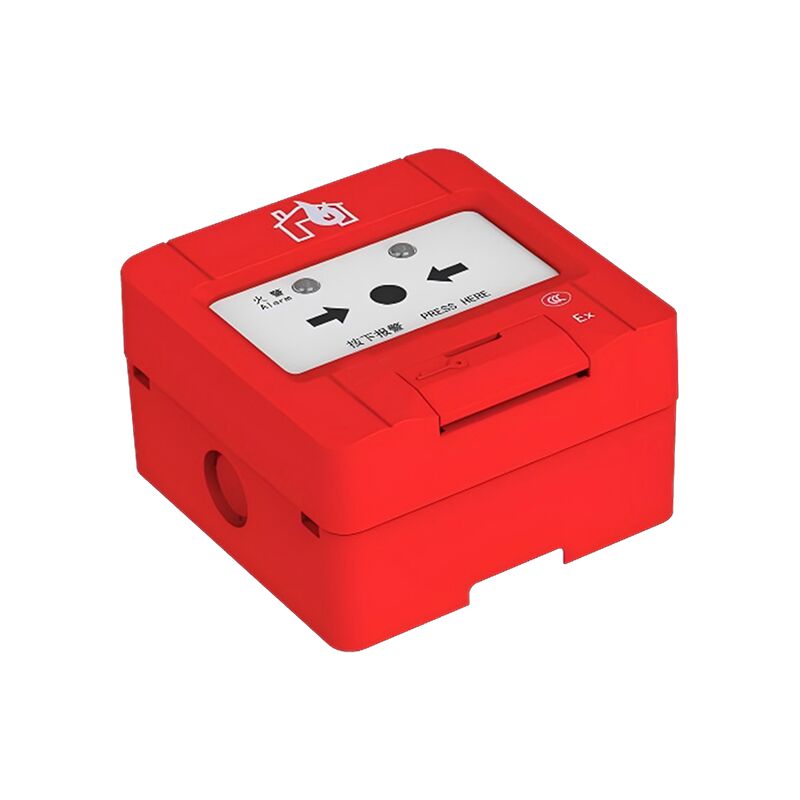

Tombol alarm kebakaran manual yang tahan ledakan untuk digunakan di area berbahaya

Ikhtisar Produk

Ini titik panggil kebakaran manual tahan ledakanadalah stasiun alarm manualyang dirancang khusus untuk area berbahaya dengan gas yang mudah terbakar. Dengan menekan panel operasi, ia mengirimkan sinyal kebakaran ke panel kontrol alarm kebakaran. Produk ini mengadopsi desain tahan ledakan yang aman secara intrinsik dengan penandaan Ex ib IIC T6 Gb, cocok untuk area berbahaya Zona 1 dan Zona 2 yang mengandung gas mudah terbakar kelas IIA, IIB, IIC T1-T6. Dibangun dengan mikroprosesor dan teknologi dua bus non-polar, jarak transmisi dapat mencapai hingga 1000 meter. Ini dapat terhubung dengan mulus dengan pengontrol, menyediakan fungsionalitas alarm kebakaran manual yang andal untuk pabrik kimia, fasilitas minyak bumi, stasiun pengisian bahan bakar, dan lokasi serupa.

Tempat yang Berlaku

Produk ini banyak digunakan di tempat komersial dan industri berikut:

• Industri Petrokimia: Kilang minyak, pabrik kimia, depot minyak, stasiun pengisian bahan bakar, stasiun pengisian

• Fasilitas Gas: Stasiun gas alam, stasiun LPG, stasiun pengatur tekanan gas

• Pabrik Industri: Bengkel pengecatan semprot, bengkel percetakan, bengkel produksi baterai lithium

• Gudang Bahan Berbahaya: Gudang kimia, area penyimpanan bahan yang mudah terbakar

• Laboratorium: Laboratorium kimia, area penyimpanan bahan berbahaya di lembaga penelitian

• Area Pendukung Komersial: Tempat parkir bawah tanah, ruang boiler, ruang listrik dengan risiko gas yang mudah terbakar



  Keunggulan Inti

  1. Bersertifikat Tahan Ledakan Aman Secara Intrinsik

  Produk ini telah lulus inspeksi ketat oleh Pusat Nasional untuk Pengawasan Kualitas dan Pengujian Produk Listrik Tahan Ledakan (CQST) dengan penandaan Ex ib IIC T6 Gb, cocok untuk lingkungan yang mudah meledak yang mengandung gas mudah terbakar kelas IIA, IIB, IIC T1-T6. Desain yang aman secara intrinsik memerlukan koneksi dengan penghalang keselamatan, memastikan bahwa bahkan jika terjadi kegagalan di area berbahaya, itu tidak akan menghasilkan percikan api atau suhu tinggi yang cukup untuk menyalakan gas yang mudah meledak, memberikan jaminan keselamatan yang andal untuk tempat berisiko tinggi seperti fasilitas petrokimia.

  2. Kontrol Mikroprosesor Kinerja Stabil

  Dibangun dengan mikroprosesor berkinerja tinggi dan teknologi pemasangan permukaan SMT, komponen memiliki konsistensi yang baik dan keandalan tinggi. Algoritma cerdas secara akurat mengidentifikasi status aktivasi tombol, menghindari alarm palsu. Pengalamatan elektronik memungkinkan pemrograman di tempat dengan enkoder khusus, dengan rentang pengalamatan 1-200 titik, memfasilitasi komisioning teknik dan pemeliharaan selanjutnya.

  3. Komunikasi Jarak Jauh Dua Bus Non-Polar

  Mengadopsi teknologi dua bus non-polar, arus siaga ≤0,3mA dan arus alarm ≤1mA, mencapai konsumsi daya yang sangat rendah. Jarak komunikasi dapat mencapai hingga 1000 meter, mendukung cakupan area industri yang luas. Desain bus non-polar menghilangkan kebutuhan untuk membedakan polaritas selama pengkabelan, secara signifikan mengurangi kesulitan pemasangan dan biaya tenaga kerja.

  4. Struktur Plug-In Perawatan Mudah

  Badan tombol mengadopsi desain struktur plug-in. Selama pemasangan, cukup masukkan badan yang dikodekan ke dalam alas dan kencangkan dengan sekrup self-tapping. Pembongkaran dan perawatan sama mudah dan cepatnya. Panel operasi harus diatur ulang dengan kunci khusus setelah ditekan, mencegah operasi yang tidak sah dan memastikan keamanan manajemen sistem.

  5. Indikasi Jelas Pengenalan Status Mudah

  Panel dilengkapi dengan lampu indikator alarm kebakaran merah yang berkedip sesaat dalam status pemantauan normal dan menjadi merah stabil saat diaktifkan. Tampilan status jelas dan intuitif. Bahkan di lingkungan industri yang remang-remang, status kerja dan status alarm tombol dapat dengan mudah diidentifikasi.

  ---

  Instruksi Keselamatan Tahan Ledakan

  Produk ini adalah perangkat tahan ledakan yang aman secara intrinsik. Persyaratan berikut harus dipatuhi dengan ketat selama penggunaan:

  • Harus digunakan dengan penghalang keselamatan yang telah memperoleh sertifikat tahan ledakan

  • Terminal positif dan negatif masukan penghalang keselamatan tidak boleh terbalik

  • Ketika beberapa penghalang keselamatan digunakan dalam sirkuit yang sama, mereka harus dihubungkan secara paralel di ujung masukan; koneksi berjenjang dilarang

  • Jangan pernah menyeka housing perangkat dengan kain kering di lingkungan yang mudah meledak

  • Untuk pembersihan, lakukan di area yang berventilasi baik tanpa kebocoran gas, dan lap dengan kain lembab yang diperas

  • Produk ini adalah perangkat sekali pakai; setelah rusak, tidak dapat diperbaiki

  ---

  Spesifikasi Teknis







  Parameter	Spesifikasi
  Tegangan Operasi	DC 18-28V (melalui penghalang keselamatan)
  Arus Siaga	≤0,3mA (24V)
  Arus Alarm	≤1mA (24V)
  Penandaan Tahan Ledakan	Ex ib IIC T6 Gb
  Metode Pengalamatan	Enkoder elektronik
  Rentang Pengalamatan	1-200
  Lampu Indikator	Siaga: Berkedip sesaat; Alarm: Merah stabil
  Metode Pengkabelan	Dua bus, non-polar
  Jarak Transmisi	≤1000m (luas penampang konduktor ≥1,0mm²)
  Suhu Operasi	-10°C hingga +55°C
  Suhu Penyimpanan	-30°C hingga +75°C
  Kelembaban Relatif	≤95% (40±2°C)
  Dimensi	90mm×90mm×52mm
  Berat	170g
  Jarak Lubang Pemasangan	60mm (kompatibel dengan 50mm)
  Kabel yang Direkomendasikan	Pasangan terpilin RVS 2×1,5mm²

  ---

  Nilai Aplikasi Komersial

  Pastikan Keamanan di Tempat Berisiko Tinggi: Desain tahan ledakan yang aman secara intrinsik memenuhi persyaratan perlindungan kebakaran untuk area berbahaya seperti fasilitas petrokimia dan gas, secara efektif mencegah risiko ledakan.

  Kurangi Kerugian Alarm Palsu: Pengenalan cerdas mikroprosesor secara akurat mengidentifikasi aktivasi tombol, mengurangi gangguan produksi dan evakuasi yang tidak perlu yang disebabkan oleh alarm palsu.

  Hemat Biaya Konstruksi: Desain dua bus non-polar menyederhanakan proses pengkabelan, menghemat biaya kabel dan tenaga kerja; kemampuan komunikasi jarak jauh mengurangi kebutuhan akan peralatan relai.

  Manajemen Efisien: Reset kunci khusus mencegah operasi yang tidak sah; struktur plug-in memfasilitasi perawatan; status lampu indikator yang jelas mengurangi kesulitan operasional.

  ---

  Instruksi Pemasangan dan Penggunaan

  1. Persyaratan Pengkabelan: Gunakan pasangan terpilin RVS 2×1,5mm², resistansi loop ≤20Ω

  2. Pengaturan Alamat: Tulis kode alamat (1-200) menggunakan enkoder khusus sebelum pemasangan

  3. Pemasangan Dasar: Kencangkan alas ke dinding menggunakan kotak yang sudah tertanam atau baut ekspansi, jarak lubang pemasangan 60mm

  4. Metode Pengkabelan: Hubungkan bus loop L1 dan L2 ke terminal 1 dan 2, tidak ada persyaratan polaritas

  5. Pemasangan Badan: Setelah pemeriksaan pengkabelan, masukkan badan tombol yang dikodekan ke dalam alas dan kencangkan dengan sekrup self-tapping

  6. Operasi Reset: Setelah alarm, panel operasi harus diatur ulang menggunakan kunci khusus

  ---

  Tindakan Pencegahan

  • Harus digunakan dengan penghalang keselamatan; jangan pernah menghubungkan langsung ke bus pengontrol

  • Pencocokan parameter penghalang keselamatan harus mengikuti prinsip Uo≤Ui, Io≤Ii, Po≤Pi

  • Jangan pernah membongkar atau menyeka perangkat di lingkungan yang mudah meledak

  • Produk ini adalah perangkat sekali pakai; setelah rusak, tidak dapat diperbaiki

  • Pemasangan harus mematuhi peraturan GB3836.15-2010 dan dilakukan oleh profesional
