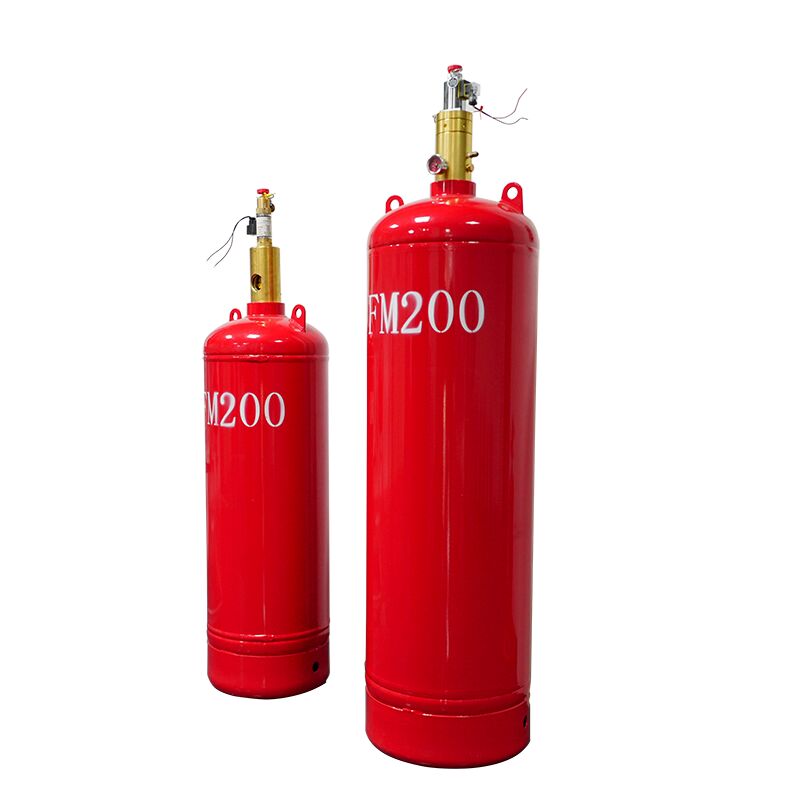

Silinder Baja Berkualitas Profesional / FM200 Kapal Pemadam Kebakaran Kompatibel

Tabung Gas Jaringan FM200

Pengantar Sistem Lengkap:


Sistem pemadam kebakaran otomatis HFC-227ea (FM200) adalah solusi penindasan kebakaran berbasis gas yang komprehensif. Sistem lengkap terdiri dari komponen-komponen berikut:

• Set tabung agen pemadam kebakaran dan braket pemasangan

• Set tabung gas penggerak dan katup wadah

• Katup periksa cairan dan katup periksa gas

• Perangkat penggerak dan perpipaan kontrol gas

• Manifold, katup seleksi, tee, tee pereduksi, siku, dan siku pereduksi

• Flensa, katup pengaman, dan perangkat umpan balik sinyal

• Jaringan pipa dan nosel pelepasan

• Detektor kebakaran dan panel kontrol pemadam kebakaran gas

• Alarm suara dan visual, bel alarm, indikator pelepasan, dan tombol mulai/berhenti darurat

Set Tabung Agen Pemadam Kebakaran

1) Tujuan

Set tabung dirancang untuk menyimpan agen pemadam kebakaran HFC-227ea (FM200). Ini menyediakan berbagai fungsi penting termasuk penyegelan agen, pelepasan terkontrol, pengisian ulang, pelepasan tekanan berlebih, dan indikasi tekanan.

2) Struktur

Set tabung terdiri dari katup wadah, tabung siphon, dan wadah penyimpanan.

• Wadah Penyimpanan: Silinder baja yang dapat diisi ulang, dilas, dilapisi epoksi merah untuk ketahanan korosi.

• Katup Wadah: Terdiri dari badan katup, perangkat aktuasi, piston, indikator tekanan, dan perangkat pelepas tekanan. Setelah dirakit dengan tabung siphon, katup wadah dipasang pada bukaan silinder. Ini dapat diaktifkan baik secara pneumatik (melalui tekanan pilot nitrogen) atau secara manual untuk melepaskan agen pemadam.

3) Parameter Teknis Utama

4) Instruksi Pemasangan

1. Penentuan Posisi: Lokasi pemasangan harus sesuai dengan gambar desain. Silinder harus diatur dalam urutan yang ditentukan berdasarkan nomor identifikasi mereka. Perbedaan ketinggian antara silinder tidak boleh melebihi 20 mm. Jarak minimum 1,0 m harus dijaga antara sisi operasi dan dinding apa pun atau antara sisi operasi yang berdekatan.

2. Operasi Darurat Manual: Dalam keadaan darurat, lepaskan pin pengaman dari aktuator, pasang pegangan manual satu per satu, dan putar tuas cam untuk membuka semua katup wadah dan melepaskan agen pemadam.

5) Instruksi Perawatan

Lakukan inspeksi visual setiap bulan. Set tabung dapat terus digunakan hanya jika kondisi berikut dikonfirmasi:

• Tidak ada deformasi benturan atau kerusakan mekanis

• Tidak ada karat permukaan atau korosi yang terlihat

• Lapisan pelindung tetap utuh

• Pin pengaman dan segel tamper terpasang dan tidak rusak

6) Catatan Penting

Pin pengaman pada katup wadah dirancang khusus untuk mengunci tuas cam pada posisinya. Pin pengaman harus dilepas hanya ketika aktuasi manual katup wadah diperlukan. Mengunci tuas cam tidak menggangguaktuasi katup wadah secara pneumatik nitrogen normal selama operasi sistem otomatis.

Parameter terperinci:
