Sistem Pemadam Kebakaran Otomatis Tipe Jaringan Pipa IG541

Keterangan:

Pemadam api gas campuran IG541 agen adalah tidak berwarna, tidak berbau, gas terkompresi yang tidak beracun, tidak konduktif, dan murni "hijau". Ini terdiri dari gas alami—nitrogen, argon, dan karbon dioksida—dengan bahan baku yang tersedia. Selama pemadaman kebakaran, bahan ini tidak menghalangi jarak pandang, juga tidak menghasilkan perbedaan suhu atau produk penguraian yang korosif. Pelepasan zat ini mengembalikan gas alam ke lingkungan; tidak mempunyai potensi penipisan ozon (ODP), tidak berkontribusi terhadap efek rumah kaca, dan tidak menghasilkan bahan kimia yang merusak atmosfer. Tidak seperti bahan pemadam berbahan dasar halon atau bahan pemadam alternatif, bahan ini menghindari masalah toksisitas yang terkait dengan penggunaannya selama pemadaman kebakaran, sehingga menjadikannya pilihan ideal untuk area yang sering dikunjungi manusia.

Komponen sistem, struktur dan parameter:

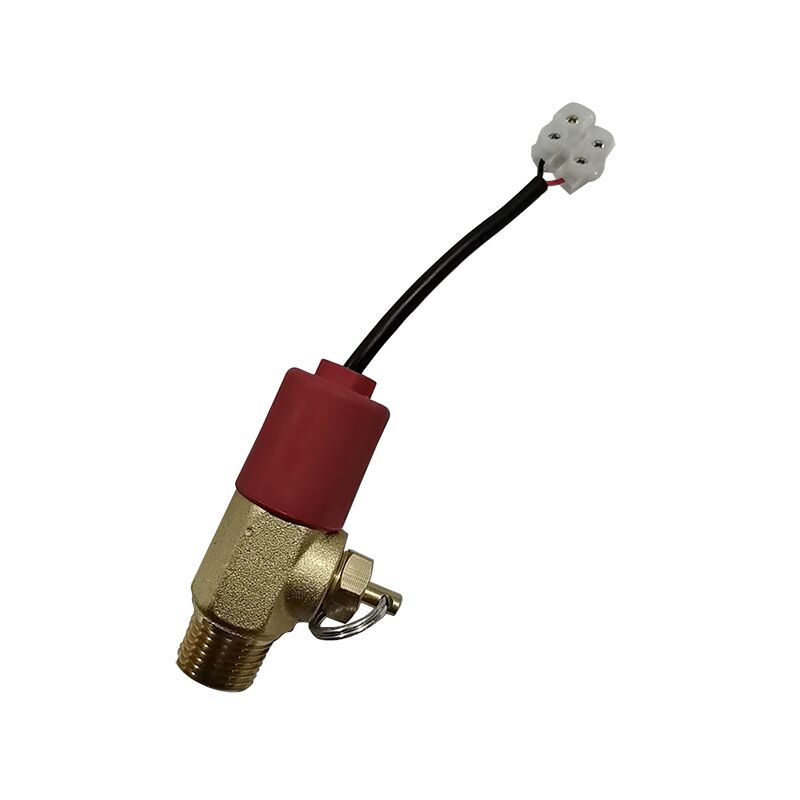

6. Penggerak elektromagnetik:

6.1 Tujuan

Katup wadah elektromagnetik dipasang pada tabung gas awal untuk menutup bagian dalam gas awal. Selama kebakaran, pengontrol mengeluarkan perintah pemadaman kebakaran, mengaktifkan elektromagnet di dalam katup untuk membukanya dan melepaskan gas awal. Gas kemudian mengalir melalui pipa awal, mengaktifkan katup pemilihan dan katup wadah yang sesuai untuk melepaskan bahan pemadam kebakaran untuk pemadaman.

Model _ Diagram Struktural dan Parameter Kinerja Utama:

7. Katup pemilihan (juga disebut katup distribusi):

Struktur: Katup pemilihan terutama terdiri dari badan katup, silinder penggerak, dan komponen lainnya.

Prinsip Kerja: Katup pemilihan digunakan dalam sistem distribusi gabungan. Ketika alarm kebakaran terjadi di zona proteksi yang sesuai dengan katup pemilihan, pengontrol alarm kebakaran mengeluarkan arus DC 24V untuk membuka katup penggerak yang terkait dengan katup distribusi. Gas aktivasi mengalir melalui pipa udara kontrol, yang membuka katup pemilihan; selanjutnya gas melewati pipa udara kontrol dan katup periksa gas untuk mengaktifkan katup wadah bahan pemadam kebakaran. Bahan pemadam kebakaran kemudian dialirkan ke zona proteksi melalui pipa pengumpul, katup seleksi, dan jaringan distribusi. Dalam situasi darurat, pegangan dapat dioperasikan secara manual untuk membuka katup pemilihan; namun, dalam kondisi normal, personel tidak boleh mengoperasikan pegangan untuk mencegah aktivasi yang tidak diinginkan. Diagram eksternal ditunjukkan di bawah ini:

8. Selang logam

8.1 Tujuan: Menyediakan sambungan fleksibel antara katup wadah dan katup periksa, mengurangi dampak aliran pada bahan pemadam api gas campuran.

8.2 Struktur: Dibangun dari pipa bergelombang baja tahan karat dan jaring kawat baja tahan karat. Selang penghubung berfungsi sebagai pipa yang menghubungkan katup wadah dan katup periksa cairan, menyediakan fungsi penyangga tekanan. Ini terutama terdiri dari selang jalinan kawat baja dan alat kelengkapan selang. Tampilan luar dan dimensi selang penghubung (yang dapat dibuat khusus sesuai kebutuhan spesifik) adalah sebagai berikut:

9. Katup satu arah

9.1 Tujuan: Dipasang pada tabung kolektor IG-541 untuk mencegah aliran balik gas campuran dari tabung.

9.2 Struktur: Terdiri dari komponen seperti badan katup, inti katup, dan pegas. Ini menampilkan desain baru, pengoperasian fleksibel, kinerja penyegelan yang sangat baik, dan ketahanan cairan yang rendah.

9.3 Aplikasi: Fleksibilitas dan kinerja penyegelan inti katup harus diperiksa secara teratur.

10. Katup periksa pneumatik

10.1 Tujuan: Untuk digunakan pada saluran udara kontrol selama penyalaan sistem.

10.2 Struktur: Terdiri dari komponen seperti badan katup, inti katup, dan pegas, menampilkan desain baru, pengoperasian yang lancar, kinerja penyegelan yang sangat baik, dan pemasangan yang mudah.

10.3 Aplikasi: Sistem perpipaan kontrol pneumatik menggunakan alat kelengkapan pipa tipe penjepit untuk sambungan, menggunakanφ8×1 tabung tembaga. Katup periksa pneumatik memerlukan pemeriksaan rutin terhadap fleksibilitas dan kinerja penyegelan inti katup.

11. Perangkat Umpan Balik Sinyal Tekanan

11.1 Tujuan: Dipasang di ujung keluar katup pemilihan (untuk sistem mandiri tanpa katup pemilihan, dapat dipasang pada manifold). Ketika bahan pemadam api gas campuran dilepaskan, sakelar tekanan akan aktif, mengirimkan sinyal ke lampu ventilasi, alarm audio visual, dan pusat kendali.

11.2 Struktur: Terdiri dari badan katup, piston, dan sakelar mikro, serta komponen lainnya. Ini memiliki ukuran yang kompak, desain ringan, dan fleksibilitas serta keandalan yang tinggi.

11.3 Aplikasi: Sebelum pemasangan, periksa pengoperasian piston dan ukur kinerja sakelar mikro. Selama pemasangan, pastikan rumah tidak terkena tekanan mekanis apa pun.

12. Pipa pengumpul

12.1 Tujuan: Bahan pemadam api gas campuran yang dikumpulkan dari beberapa wadah kemudian diangkut melalui pipa utama ke jaringan distribusi di dalam kawasan lindung.

12.2 Struktur: Pipa kolektor dibuat dengan mengelas pipa dan alat kelengkapan baja tanpa sambungan, dengan perlakuan galvanisasi secara keseluruhan. Pemasangan check valve dapat dibuat dalam konfigurasi satu baris atau dua baris sesuai kebutuhan.

12.3 Aplikasi: Tabung kolektor harus diikat erat ke braket silinder menggunakan baut U standar.

13. Katup pengaman pipa pengumpul

13.1 Aplikasi: Dipasang pada pipa kolektor. Karena sistem distribusi gabungan menggunakan katup pemilihan, pipa kolektor membentuk bagian tertutup. Ketika gas campuran terakumulasi, tekanan signifikan dihasilkan karena pengaruh suhu; oleh karena itu, katup pengaman dipasang di ujung belakang pipa kolektor.

13.2 Struktur: Terdiri dari badan katup dan diafragma pengaman. Menampilkan desain baru dengan keamanan dan keandalan tinggi.

14. Dudukan silinder baja

14.1 Kegunaan: Digunakan untuk mengamankan unit pemadam api IG-541.

14.2 Struktur: Dudukan silinder dibuat dari pipa persegi panjang, menampilkan pengerjaan yang sangat indah, daya tarik estetika, dan keandalan yang kuat.

14.3 Aplikasi: Rak silinder dapat dilepas untuk transportasi dan dapat dirakit di lokasi. Lokasi pemasangan harus rata dan mulus; jika perlu, dapat diamankan dengan baut jangkar. Pipa kolektor harus dipasang di atas rak silinder. Selama perakitan, pastikan kesejajaran vertikal rak silinder telah disetel dengan benar.

15. Nozel

Nosel adalah salah satu komponen penting dari sistem. Spesifikasinya harus ditentukan berdasarkan persyaratan spesifik kawasan lindung.

15.1 Struktur: Nosel terutama terdiri dari badan nosel. Tampilan luarnya ditunjukkan di bawah ini:

Prinsip kerja: Nosel dipasang di dalam kawasan lindung untuk menyemprotkan bahan pemadam api yang dikabutkan, memastikan cakupan seragam di seluruh area.

16. Katup segel tinggi dengan relief rendah

menggunakan:

Katup segel tinggi dengan kebocoran rendah dipasang di saluran pipa awal di setiap zona dalam sistem gas. Ketika terjadi kebocoran kecil pada perangkat startup (dengan tekanan pipa≤0,1 MPa), gas yang bocor dibuang secara otomatis, mencegah akumulasi gas dan penumpukan tekanan yang dapat memicu kegagalan fungsi sistem yang tidak diinginkan.

Selama pengoperasian sistem, ketika tekanan dalam pipa penyalaan meningkat dengan cepat, katup resistansi tinggi jalur rendah secara otomatis menutup untuk memastikan penyalaan sistem dengan benar.

16.1 Diagram tampilan luar dari katup segel tinggi pelepasan rendah:

16.2 Diagram tampilan luar dari katup segel tinggi pelepasan rendah:

17. PRperangkat pelepas essure

17.1 Tujuan: Untuk pengurangan tekanan gas IG-541.

17.2 Struktur: Terdiri dari flensa saluran masuk dan saluran keluar, pelat lubang pengurang tekanan, dan cincin penyegel. Menampilkan ukuran yang ringkas, kinerja penyegelan yang sangat baik, dan pengoperasian yang stabil dan andal.
