Tabung sistem kebakaran otomatis fm200 - pelepasan langsung untuk perlindungan kebakaran lemari listrik

1. Ikhtisar Produk

1.1 Spesifikasi Teknis

Catatan Penting tentang Perhitungan Cakupan:

• Saat menghitung volume ruang terlindung, sertakan semua peralatan di dalamnya (misalnya blok mesin, baterai, atau rak). Jangan kurangi volume peralatan.

• Sistem ini dirancang untukruang tertutup. Bukaan sebagian, aliran udara tinggi, atau ventilasi aktif dapat mengurangi efektivitas pemadaman secara signifikan.

• Perilaku kebakaran melibatkan banyak variabel yang sulit diprediksi. Oleh karena itu, keberhasilan pemadaman tidak dapat dijamin dalam semua kondisi.

• Pemadaman kebakaran yang efektif bergantung pada beberapa faktor selain kuantitas agen, termasuk:

  • Geometri ruang dan derajat ketertutupan

  • Sirkulasi udara dan ventilasi

  • Suhu lingkungan

• Untuk pemilihan sistem yang optimal (jenis agen, jumlah pengisian, dan metode pemasangan), konsultasikan dengan tim teknis kami.

Aplikasi yang Tidak Cocok:
Sistem ini adalahtidak cocokuntuk:

• Bahan kimia yang teroksidasi dengan cepat tanpa udara (misalnya selulosa nitrat, bubuk mesiu)

• Logam reaktif (misalnya litium, natrium, kalium, magnesium, titanium, zirkonium, uranium, plutonium)

Batasan Penggunaan:

• Sistem ini adalahbukan alat pemadam portabel. Jangan mencoba mengoperasikannya secara manual atau mengarahkan agen dengan tangan.

• Gunakan sistem inihanyaseperti yang dijelaskan dalam manual ini.

1.2 Pengoperasian Sistem

Tabung pencegah kebakaran otomatis dirancang khusus untuk melindungi ruangan kecil dengan risiko kebakaran tinggi. Ini beroperasitanpa catu daya eksternaldan diaktifkan murni dengan deteksi panas.

Ketika suhu di dalam selungkup yang dilindungi naik ke ambang kritis, tabung pendeteksi meleleh pada titik di mana panas paling tinggi. Hal ini menciptakan celah yang melepaskan seluruh bahan pemadam langsung ke sumber api sehingga menghasilkan pemadaman yang cepat dan tepat sasaran.

1.3 Aplikasi Sistem

Berdasarkan volume yang dilindungi, sistem ini cocok untuk (dan dapat melampaui) aplikasi berikut:

• Laut: Kompartemen mesin kapal

• Kendaraan di jalan raya: Mobil, SUV, van, RV, minibus

• Kendaraan off-road: ATV, traktor, forklift, peralatan konstruksi, kereta golf, mesin pemotong rumput

• Infrastruktur kelistrikan: Switchboard, kotak sekring, rak server, lemari listrik

2. Struktur Sistem

2.1 Tabung Tekanan

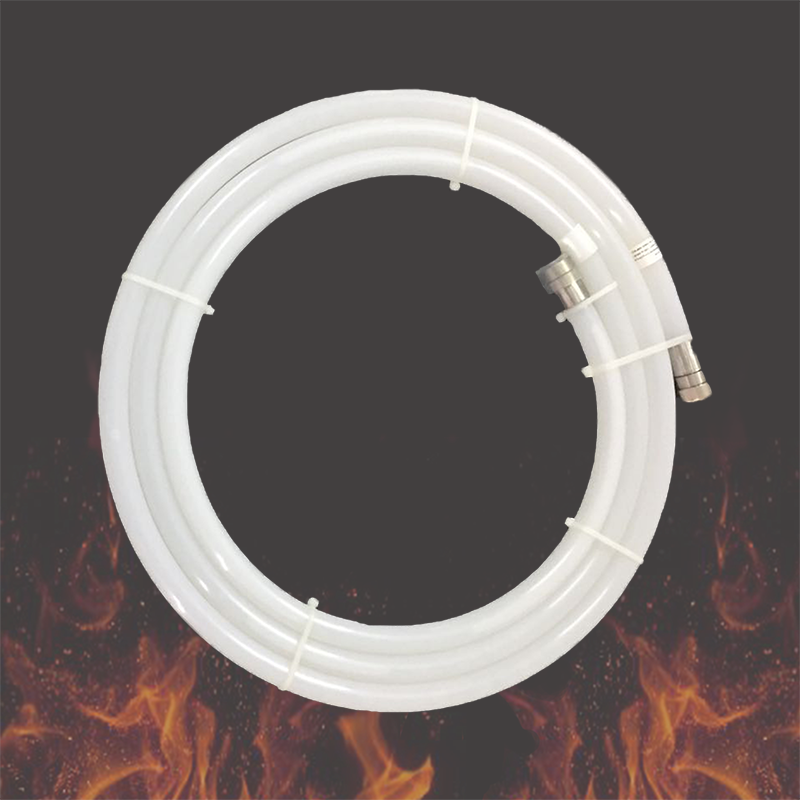

Tabung tekanan berfungsifungsi ganda—baik sebagai wadah penyimpanan dan sebagai elemen pendeteksi. Bahan pemadam disimpan langsung di dalam tabung.

Properti Bahan:
Tabung ini dibuat dari plastik khusus yang stabil terhadap panas dan tahan UV. Ini menawarkan ketahanan yang sangat baik terhadap:

• Kebanyakan alkohol, basa, dan air

• Eter, keton, dan hidrokarbon

• Minyak mineral, bahan bakar standar, larutan garam, dan asam organik

Kompatibilitas Kimia:
Untuk aplikasi yang melibatkan asam mineral, fenol, atau bahan kimia agresif lainnya, harap berkonsultasi dengan tim teknis kami sebelum pemasangan.

Tindakan Pencegahan Penanganan:

• Tabungnya adalahselalu dalam tekanan—tangani dengan hati-hati.

• Melakukanbukanmerusak, menusuk, menjatuhkan, atau melempar tabung.

• Selama pengangkutan: aman dari pergerakan; menghindari gesekan tanah.

• Melakukanbukanmencoba memperbaiki tabung yang rusak.

• Simpan di tempat yang kering dan berventilasi baik, jauh dari:

  • Sumber panas yang kuat

  • Bahan kimia agresif (zat kaustik atau korosif)

  • Benda tajam

  • Getaran atau beban berat

Selalu asumsikan tabung bertekanankecuali dikonfirmasi kosong.

2.2 Agen Pemadam Kebakaran – HFC-227ea atau Novec 1230

Informasi Kesehatan dan Keselamatan:

Meskipun agen tersebut tergolong tidak beracun, paparan yang tidak perlu harus dihindari:

• Tidak seorang pun boleh tetap terpaparke agen selama lebih dari 5 menit, bahkan pada konsentrasi di bawah tingkat berbahaya.

• Setelah keluar, agen dilepaskan ditekanan tinggi dan suhu sangat rendah.

Jarak Instalasi Aman:

• Setidaknya pertahankan1 meterdari tempat kerja permanen mana pun kecuali sistemnya tertutup atau penghalang dipasang untuk mencegah pelepasan zat ke personel.

Risiko Asfiksia:

• Dalam bentuk gas, agennya adalahlebih berat dari udara. Ini mungkin terakumulasi di daerah rendah atau tertutup, menyebabkan kekurangan oksigen dan mati lemas.

• Setelah sistem dikeluarkan, berikan ventilasi pada area tersebut secara alami atau mekanis.Jangan masuksampai ventilasi selesai.

Pertimbangan Hunian:
Jika ada orang yang sering berada di kawasan lindung, konsultasikan dengan kami untuk memastikan desain sistem menghindari melebihi tingkat konsentrasi aman selama pembuangan.

Bahaya Penghirupan:

• Jangan menghirup uapnya. Paparan konsentrasi tinggi dapat menyebabkan:

  • Hilangnya aktivitas saraf sementara, mati rasa, pusing, kebingungan

  • Kehilangan koordinasi, mengantuk, tidak sadarkan diri

  • Detak jantung tidak teratur, jantung berdebar, pingsan, lemas

• Konsentrasi ekstrim dapat menyebabkan kematian tanpa peringatan.

Radang Dingin dan Pelindung Mata:

• Agen cair dapat menyebabkanradang dinginsetelah kontak kulit atau mata.

• Selalu pakai:

  • Sarung tangan pelindung(tipe kedap air) saat menangani kebocoran

  • Kacamata pengaman dengan pelindung sampingselama pemasangan, inspeksi, atau pemeliharaan

Peringatan Dekomposisi Termal:

• Agen terurai di bawah paparan suhu tinggi yang berkepanjangan, membentuk produk sampingan beracun (hidrogen halida).

• Setelah kebakaran, segera berikan ventilasi untuk menghindari paparan bahan terhadap panas dalam waktu lama.

• Gunakan sistemhanyadengan cara yang ditentukan oleh pabrikan.

2.3 Pengukur Tekanan

Tekanan sistem saat ini dapat dibaca langsung dari pengukur tekanan yang dipasang pada fitting tabung.

2.4 Kelengkapan Pipa

• Tabung ditutup pada kedua ujungnya denganperlengkapan baja tahan karatuntuk mempertahankan tekanan.

• Satu fitting mengakomodasi pengukur tekanan; yang lainnya disegel dengan sekrup penyegel.

• Perlengkapan juga memungkinkan koneksi ke opsionalsaklar tekanan, yang memantau tekanan internal dan mengirimkan sinyal ke panel alarm atau perangkat eksternal (misalnya, untuk memutuskan aliran listrik) saat daya habis.

Penting:

• Melakukanbukancobalah melepas alat kelengkapan saat tabung berada di bawah tekanan.

• Lindungi bagian logam dari zat korosif selama penyimpanan dan pengangkutan.

3. Instalasi

3.1 Pemasangan Produk

Membongkar:

• Tabung diamankan dengan pengikat kabel di dalam kemasan. Putuskan hubungandengan hati-hatiuntuk melepaskan tabung.

• Lepaskan bantalan silikon atau plastik dari alat kelengkapan atau permukaan tabung.

Aksesori Pemasangan:

• Pengikat kabel instalasi disertakan. Metode pemasangan lainnya (misalnya, klem logam berinsulasi karet) dapat digunakan, asalkan cocok untuk lingkungan selungkup.

• Direkomendasikan: Gunakan dudukan yang tahan lama dan tahan panas untuk mencegah tabung terlepas saat terjadi kebakaran.

• Jangan gunakanbahan pengikat logam (klem baja, kawat, lembaran logam) yang mungkin bersentuhan langsung dengan tabung.

Perutean Tabung:

• Bentuk tabung saat diikat adalahtidak ditentukan—Dapat disesuaikan dengan tata letak enklosur.

Label Peringatan:

• Terapkan label peringatan ke apermukaan datar dan terlihat.

• Bersihkan permukaan secara menyeluruh sebelum aplikasi.

• Melakukanbukanberlaku untuk area yang mencapai suhu tinggi (misalnya blok mesin).

3.2 Petunjuk Instalasi

1. Penentuan posisi: Tempatkan sistem sedekat mungkin dengan area dengan risiko tertinggi.

2. Hindari Hambatan: Jangan memasang di belakang penghalang yang dapat menghalangi penetrasi agen dan mengurangi efektivitas pemadaman.

3. Tangani dengan Hati-hati: Hindari kontak dengan benda tajam. Jangan membengkokkan secara paksa atau merusak tabung.

4. Pemasangan Aman: Kencangkan sistem dengan kuat agar tidak dapat bergerak. Jarak maksimum antar dudukan:25 cm.

5. Jangkar ke Bagian Padat: Kencangkan hanya pada komponen struktural tetap—jangan pernah pada bagian bergerak (misalnya kipas mesin). Pastikan pengencang tetap utuh selama pengoperasian kendaraan.

6. Izin Sumber Panas: Jangan letakkan tabung bersentuhan langsung dengan atau berdekatan dengan bagian yang melebihi batas tersebut80°Cselama pengoperasian (misalnya blok mesin, turbocharger, pipa knalpot, induktor).

7. Perlindungan Lingkungan: Hindari paparan bahan kimia agresif dan kondisi cuaca langsung.

8. Hindari Kerusakan Peralatan Lainnya: Pastikan pemasangan tidak merusak komponen di sekitarnya.

9. Peringatan Kontak Galvanis/Berlapis Seng: Melakukanbukanbiarkan tabung bersentuhan dengan benda galvanis atau berlapis seng, karena hal ini dapat menyebabkan korosi galvanis dan menyebabkan degradasi dan kegagalan tabung.

3.3 Peringatan

• Menggunakanhanya komponen asli. Penggantian suku cadang dengan item yang tidak disetujui akan membatalkan garansi, dapat menyebabkan kegagalan fungsi sistem, dan menimbulkan risiko keselamatan.

• Sistem tersebut adalah asatuan mandiri. Melakukanbukanmenghubungkan beberapa unit secara bersamaan.

• Sistemnya adalahtidak kompatibeldengan sistem pencegah kebakaran lainnya. Jangan mencoba untuk melakukan interkoneksi.

• Instalasi harus dilakukan olehpersonel berkualifikasi berusia 18 tahun ke atas. Penanganan yang salah dapat menyebabkan kegagalan fungsi dan membahayakan keselamatan.

4. Pemeliharaan

4.1 Pemeliharaan dan Umur Simpan

• Sistem membutuhkantidak ada perawatan rutin khusus.

• Direkomendasikan: Inspeksi visual berkala untuk memeriksa:

  • Tingkat tekanan

  • Kekencangan yang pas

  • Tanda-tanda lecet atau aus

• Umur simpan: 10 tahun (mungkin lebih pendek tergantung kondisi aplikasi).

4.2 Pembuangan Produk

• Sistem yang habis terdiri dari bagian logam dan plastik.

• Buang sesuai denganperaturan pengelolaan sampah setempat.

• Untuk daur ulang yang benar, kembalikan sistem yang sudah diisi dayanya ke pemasok lokal Anda.

4.3 Inspeksi Visual

Selama penanganan, Anda mungkin mengamatigelembung bergerak di dalam tabung—Ini menunjukkan adanya fungsionalitas agen dan sistem.

Periksa untuk:

• Alur yang dalam, bekas regangan, atau penyok pada tabung

• Korosi pada bagian logam

• Adanya tanda-tanda kebocoran di sekitar fitting

4.4 Pemeriksaan Tekanan

• Karena sifat fisik agen,tekanan bervariasi dengan suhu lingkungan:

  • Suhu lebih tinggi → tekanan lebih tinggi

  • Suhu sangat rendah → tekanan uap bisa mendekati nol

4.5 Peringatan – Kapan Harus Mengganti

Ganti sistem segera jika:

• Itu telah habis atau dikosongkan

• Itu telah terkena api langsung

• Tabung menunjukkan kerusakan seperti dijelaskan pada Bagian 4.3

• Bagian logam menunjukkan korosi atau kerusakan yang terlihat

Tindakan yang Dilarang:

• Melakukanbukanbuka tutup pengukur tekanan, sekrup penyegel, atau sakelar tekanan.

• Melakukanbukanmemodifikasi atau memperbaiki sistem—hanya personel berkualifikasi yang dapat melakukan servis.

• Modifikasi yang tidak sah membatalkan garansi dan dapat menyebabkan cedera.

Perhatian Sistem Panas:

• Jika sistem terkena suhu tinggi (misalnya pengoperasian mesin), tekanan internal dapat melebihi15 batang—mendekati tekanan ledakan.

• Melakukanbukanmenerapkan tekanan mekanis pada sistem yang panas. Tunggu hingga dingin sebelum menanganinya.

5. Penafian

Pemasok dan produsen harustidak bertanggung jawabuntuk segala cedera, hilangnya nyawa, kerusakan properti, atau kerugian finansial yang diakibatkan oleh:

• Kegagalan mengikuti petunjuk pemasangan, pengoperasian, atau pemeliharaan dalam manual ini

• Ketidakpatuhan terhadap peringatan keselamatan

• Modifikasi yang tidak sah atau penggunaan komponen yang tidak asli
